Процесс приварки » Приварка коротким циклом

Приварка шпилек электрической дугой с коротким технологическим циклом — SC

Этот метод сварки является одним из видов дуговой сварки метизов, где сварочный выпрямитель обеспечивает ток непрерывной сварки в очень короткий интервал времени Время сварки составляет 0.003 — 0.5 секунды.

Методы короткого цикла не требуют использования керамических шайб при приварке шпилек. Вследствие небольшой глубины проплавления, приблизительно 0.4 мм, этот метод может даже быть применен на тонколистовые металлы с минимальной толщиной 0.6 мм. При правильной настройке параметров сварки, этот метод сварки гарантирует особенное качество, единообразные и воспроизводимые сварные соединения метизов. Сварочные швы тестируются в соответствии со стандартом DVS лист 0904 «Практическое применение».


 Кончик метиза касается обрабатываемой детали  Включается дуговой разряд, метиз поднимается над обрабатываемой деталью  Метиз погружается в расплавленный сварочной дугой объем металла. Материал укрепляется и метиз приваривается



Этот метод применяется там, где на относительно тонкие поверхности требуется приварить силовой несущий крепеж, не оставляя следов сварки (типа прижимной маркировки, обесцвечивания деформации на тонколистовых металлах если соотношение диаметра к толщине рабочей поверхности менее 1/6). Например: в обеспечении заземления, в производстве металлоконструкций , при проведении изоляционных работ, в машиностроении ,приборостроении, судостроении, в конструкциях атомных и тепловых электростанций, водонапорных станций

В методе короткого цикла используются шпильки с тупыми наконечниками и диаметрами фланцев незначительно больше диаметра шпильки, что облегчает задачу автоматической подачи шпилек и гарантирует высокую прочность сварного шва. Системы короткого цикла обычно устанавливаются на роботах в автомобильных заводах, где необходима высокая производительность, но их также можно использовать для ручной сварки небольших партий изделий сварочным пистолетом.

В методе газовой дуги вместо керамических шайб применяется защитный газ, защищающий металл шва и дугу. Защитный газ можно применять для приварки шпилек из мягких и нержавеющих сталей и алюминия диаметром до 10 мм. Данный метод широко используется для приварки шпилек к алюминиевым резервуарам и коробкам при установке на них рукояток и опор.



    Тип SC-B резьбовые шпильки
Доступные диаметры

Доступные длины

Доступные материалы

 M3 – M8

6 мм – 35 мм

Мягкая низкоуглеродистая сталь 4.8

Нержавеющие стали 1.4301 / 1.4303

Алюминиевый сплав Al Mg 3

    Тип SC-S штифтовые шпильки
Доступные диаметры

Доступные длины

Доступные материалы

 M3 – M8

6 мм – 25 мм

Мягкая низкоуглеродистая сталь 4.8

Нержавеющие стали 1.4301 / 1.4303

Алюминиевый сплав Al Mg 3

    Тип SC-I резьбовая втулка
Доступные диаметры

Доступные длины

Доступные материалы

 M3 – M5

10 мм – 35 мм

Мягкая низкоуглеродистая сталь 4.8

Нержавеющие стали 1.4301 / 1.4303

Алюминиевый сплав Al Mg 3

    Тип SC-Z шпильки с соединением типа «ёлочка»
Доступные диаметры

Доступные длины

Доступные материалы

 5 мм

9 мм – 30 мм

Мягкая низкоуглеродистая сталь 4.8

Нержавеющие стали 1.4301 / 1.4303

    Тип T штифт
Доступные диаметры

Доступные длины

Доступные материалы

 3 мм и 5 мм

3 мм – 8,2 мм

Мягкая низкоуглеродистая сталь 4.8

Нержавеющие стали 1.4301 / 1.4303

    Тип W—Top шпилька
 Стандартные размеры

Доступные материалы

 M6 x 20 мм и M6 x 25 мм

Мягкая низкоуглеродистая сталь 4.8





  Тип SC– KRB шпильки для заземления
Доступные диаметры

M6 и M8

Колпачки могут быть пластиковые либо металлические.

Пластиковые колпачки могут быть изготовлены из разных цветов.

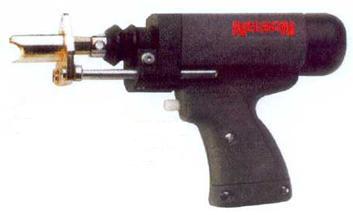

Пистолет для приварки метизов P-NS 40SL

Технические данные

  • Управляющее напряжение: постоянный ток: 90В (±10%)
  • Мера защиты: степень защиты: IP 30
  • Температурный диапазон: -0°С до +35°С
  • Уровень шума: Уровень ультразвукового давления в непрерывном режиме (): 83дБ
  • Уровень пикового звукового давления(): 103дБ
  • Вибрация: Max. ускорения: <2.5м/с²
  • Вес: 2.1 кг (без кабеля и принадлежностей)
  • Сварочный кабель: длина: 5 м; поперечное сечение: 50 мм²
  • Контрольный кабель: длина: 5м; поперечное сечение: 4х0.75 мм²

Рабочие размеры:





Общая длина прибора NS 40 SL рассчитываются в положении стойки





Приварочная шпилька (тип)   Диаметр сварки
 Т-шпильки  3 мм (привариваются на оси)
 Шпилька для ускоренной сварки (SC-B)  M3; M4; M5; M6; M8
 Шпилька для ускоренной сварки (SC-Z)  M 5



 Элементы сваривания



 С помощью пистолета для приваривания шпилек NS 40 SL могут быть приварены T-шпильки и шпильки для ускоренной сварки (SC-B, SC-Z) различных размеров и материалов.



 Сочетания материалов



Сочетания материалов, приведённые в нижеследующей таблице, уже испытаны. Качество сварки сочетаний материалов определяется следующим образом:



а = хорошо подходит для любого применения, к примеру для передачи энергии
b = подходит с ограничением для передачи энергии
с = подходит с ограничением только для передачи тепла
— = не сваривающийся

Толкование верхних цифр:

1) диаметр до 10 мм и защитный газ в положении «в лодочку» (РА)
2) только при кратковременной приварке шпилек с запуском подъема
3) максимальная граница посадки ReH≤460 Н/мм²

    Сочетания     основной материал

 EN 288-3)
Группы 1 и 2

 EN 288-3)
Группы 3 и 4
 EN 288-3)
Группа9
 EN 288-4)
Группы 21 и 22.1
   шпильки   S 235
4.8
16 Mo 3
a  b  —
 X 10 CrAl 18
X 10 CrAl 24
X 10 CrNiSi 25-4
 c  c  c  —

 1.4301; 1.4303; 1.4401;

1.4451; 1.4571

 b(a)  b  a  —
EN AW-AlMg 3
EN AW-AlMg 5
—   —  —  b

Группа 1: Стали с минимальной границей посадки ReH≤360 Н/мм²
Группа 2: Нормализованные или термомеханически обработанные мелкозернистые конструкционные стали с минимальной границей посадки ReH≤500 Н/мм²
Группа 3: Улучшенные мелкозернистые конструкционные стали с минимальной границей посадки ReH≤500 Н/мм²
Группа 4: Стали с максимальной долей Cr 0.75%, Mo – 0.6%, V – 0.3%
Группа 9: Аустенитные нержавеющие стали
Группа 21: Чистый алюминий с максимальным содержанием примесей 1.5%
Группа 22.1: Не поддающийся старению сплав AlMg c содержанием Mg≤3.5%

Про сочетания материалов, не указанных в таблице, необходимо проконсультироваться у специалиста фирмы Нельсон.

EN 288-3,4: Требование и одобрение способа сварки для металлических материалов (1995)
