Установка запрессовываемого крепежа

УСТАНОВКА ЗАПРЕССОВЫВАЕМОГО КРЕПЕЖА

РЕКОМЕНДУЕМАЯ СИЛА kN ПРИ УСТАНОВКЕ КРЕПЁЖНЫХ ИЗДЕЛИЙ WES

Резьба NS4 1/2 Алюминиевый сплав H515W Алюминиевый сплав 1/2 Твёрдая латунь Холоднокатанная сталь
M2 & M2.5 7.5 — 10 15 — 17.5 10 — 12.5 7.5 — 10
M3 & M3.5 12.5 — 15 17.5 — 20 15 — 17.5 10 — 12.5
M4 12.5 — 15 20 — 22.5 20 — 22.5 10 — 12.5
M5 12.5 — 15 20 — 22.5 20 — 22.5 12.5 — 15
M6 22.5 — 25 42.5 — 45 35 — 37.5 20 — 22.5
M8 30 — 32.5 45 — 47.5 35 — 37.5 22.5 — 30
M10 30 — 32.5 50 — 52.5 50 — 52.5 27.5 — 30
M12 35 — 37.5 70 — 72.5 70 — 72.5 42.5 — 45

Данные запрессовываемые изделия легко устанавливаются без специального инструмента. Крепёж устанавливают в основной материал методом плавного прессования. Рекомендуется устанавливать крепёжное изделие в заранее пробитое отверстие.

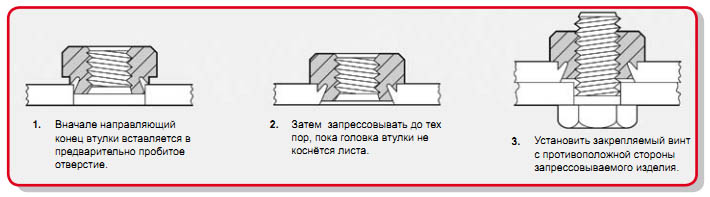

УСТАНОВКА ЗАПРЕССОВЫВАЕМЫХ ВТУЛОК WES & WECLS

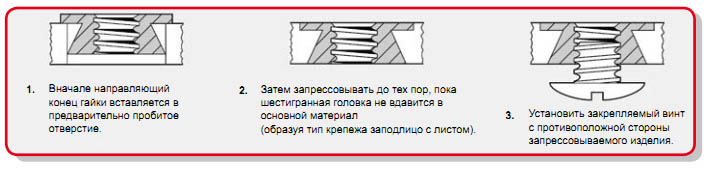

УСТАНОВКА ПЛОСКО ЗАПРЕССОВЫВАЕМЫХ ГАЕК WEF

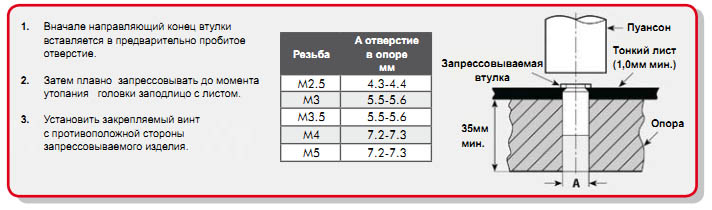

УСТАНОВКА ЗАПРЕССОВЫВАЕМЫХ ВТУЛОК WESO & WEBSO

УСТАНОВКА ЗАПРЕССОВЫВАЕМЫХ ШПИЛЕК WEFH & WEFHS

Резьба ОПОРА
A мм C мм
M2 2.59 — 2.69 2.01 — 2.08
M2.5 3.10 — 3.20 2.53 — 2.61
M3 3.61 — 3.71 3.02 — 3.10
M3.5 4.12 — 4.22 3.53 — 3.61
M4 4.60 — 4.70 4.01 — 4.07
M5 5.66 — 5.77 5.03 — 5.11
M6 7.14 — 7.26 6.01 — 6.07
M8 9.14 — 9.26 8.01 — 8.08

УСТАНОВКА ЗАПРЕССОВЫВАЕМЫХ ШПИЛЕК WEHFH

РАЗМЕРЫ ИНСТРУМЕНТОВ

Резьба ПУАНСОН ОПОРА
Диаметр D мм Глубина F мм Длина мин. Сквозное отверстие C мм Зенкование A мм Толщина тонкого листа мм
M4 6.6-6.8 0.85-0.90 L 4.10-4.15 4.6-4.7 0.80-1.19
M5 8.2-8.4 0.99-1.04 L 5.10-5.15 5.8-5.9 0.90-1.29
M6 9.8-10.0 1.12-1.17 L 6.10-6.15 7.0-7.1 1.00-1.49
M8 12.9-13.1 1.63-1.68 L 8.10-8.15 9.0-9.1 1.50-1.99
M10 16.1-16.3 2.10-2.12 L 10.10-10.15

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

На графиках данные крутящего момента, сопротивления выталкиванию и сопротивление скручиванию.

КРУТЯЩИЙ МОМЕНТ

СОПРОТИВЛЕНИЕ ВЫТАЛКИВАНИЮ

СОПРОТИВЛЕНИЕ СКРУЧИВАНИЮ

Результаты получены при лабораторных испытаниях на стальной пластине 68 RB (126 VPN).
