Каталог продукции » Метрический крепеж » Гайки » DIN 99 Ручка коническая зажимная

DIN 99 Ручка коническая зажимная

DIN 99 DIN 99 Ручка коническая зажимная, прямая, косая, с отверстием или резьбой
DIN 99 Ручка коническая зажимная, прямая, косая, с отверстием или резьбой

St , Zn , А2, Пл

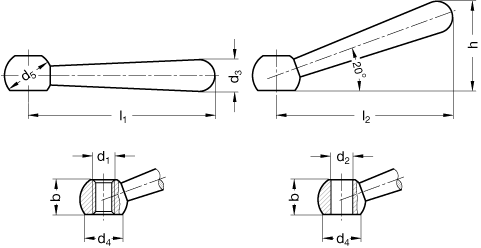

DIN 99 Ручка коническая зажимная.

Форма К — ручка прямая с отверстием Н7 (для l1 от 50 до 160)
Форма М — ручка прямая с резьбой (для l1 от 50 до 160)
Форма L — ручка косая с отверстием Н7
Форма N — ручка косая с резьбой

Размеры конических зажимных ручек DIN 99 в мм:

l1 d1 резьба d2 отверстие b d3 d4 d5 h l2
50 M6 6 9.5 8 7.5 12 24 48
63 M8 8 12 10 11 16 30 60
80 M10 10 14.5 13 15 20 38 76
100 M12 12 18.5 16 19 25 47 95
125 M16 16 24 20 23.5 32 59.5 119
160 M20 20 30 25 29.5 40 76 152
200 M24 24 40 32 33 50 97 190
