Применение приварного крепежа » Строительство

Гибкие упоры Нельсон

Заказать все виды гибких упоров от официального представителя производителя Нельсон в Санкт-Петербурге можно по телефону +7 (812) 339-54-70, либо оставив Заявку на сайте.

Технология Нельсон в строительстве


Наиболее массовое применение привариваемые соединительные элементы, получили при строительстве сталежелезобетонных и разводных мостов, в строительстве высотных зданий с несущим металлическим каркасом, ограждающих конструкций объектов ядерной энергетики, а так же при реконструкции различных сооружений.

Важным аспектом этой системы является то, что благодаря силовому и формообразующему соединению стальных конструкций и железобетона, возникает принципиально новая конструкция, оптимально использующая преимущества железобетона в сжатой и стальной конструкции в растянутой зоне.В качестве средства объединения железобетонной плиты и металлической балки как правило используют так называемые гибкие упоры Нельсона – металлические стержни с высаженной головкой, нижний торец которых приваривается к верхнему листу балки. Предполагается соединение упоров с балкой при помощи полуавтоматической дугоконтактной сварки.

Процесс приварки упора состоит из нескольких этапов и осуществляется в автоматическом режиме, что исключает возможность влияния человеческого фактора на качество приварки. Сварочная ванна формируется под керамическим кольцом, которое выполняет роль флюса. Сам процесс приварки одного упора длится 0.2…0.8 секунды в зависимости от его диаметра. Технология приварки настолько отработана, что при грамотном использовании можно говорить практически о 100% гарантии качества сварного шва, что подтверждается многократными испытаниями.


Заказать все виды гибких упоров от официального представителя производителя Нельсон в Санкт-Петербурге можно по телефону +7 (812) 339-54-70, либо оставив Заявку на сайте.

 Изготовление самих упоров регламентируется ISO 13918.



В области строительства зданий сталежелезобетонные конструкции прочно утвердились на рынке. Основным преимуществом этого метода строительства является быстрое возведение сооружений, независимое от погодных условий, что также снижает строительную стоимость за счет более раннего введения сооружения в эксплуатацию при гарантированном высоком качестве. Снижение веса конструкций до 20% приводит к разгрузке фундаментов и позволяет увеличить экономическую эффективность строительства. При возведении зданий значительные пространства без колонн дают возможность более гибкого использования и увеличения полезной площади.



 Image  Image  Image
  Строительство ТРК «Столица» на Оболонском проспекте в г.Киев.  Упор, приваренный сквозь профлист.



При возведении промышленных и административных зданий сталежелезобетонные конструкции универсальны в использовании, так как благодаря свободной планировке здания ненесущие стены (перегородки) можно легко перемещать. При определённых условиях, профнастил может быть включен в работу плиты перекрытия, что даёт дополнительную экономию арматуры.

Современные сталежелезобетонные мосты были бы немыслимы без приваренных гибких анкеров с высаженной головкой. Для больших мостов часто используется десятки тысяч упоров, обеспечивающих долговечное соединение между несущими стальными конструкциями (современным пролетным строениям часто придают трапециевидную форму для обеспечения более высокой жесткости при кручении) и железобетонными плитами проезжей части.



 Image  Image

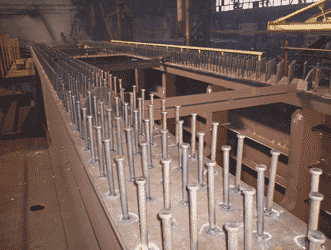

 Конструкция пролетного строения с приваренными
упорами Nelson на ДЗМК им.Бабушкина

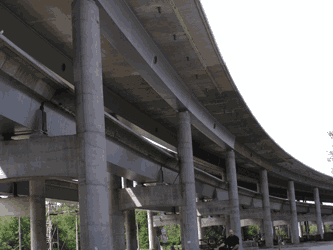

 Подольский мостовой переход через р.Днепр г.Киев



Во всех внеклассных мостах через Днепр, строительство которых сейчас продолжается, использованы технологии Nelson, которые на протяжении нескольких лет доказывают свою надежность и эффективность.

Закладные детали с приваренными гибкими анкерами Nelson, идеально подходят для соединения стальных или деревянных конструкций с железобетонными элементами. Основное преимущество анкерных пластин с гибкими анкерами, заделанными в бетон, заключается в их способности выдерживать высокие нагрузки, даже при выдёргивании.

 Image  Image  Image
Изготовление опытных закладных деталей в институте «ОКТБ ИЭС

им. Е.О.Патона».

 Испытания несущей способности

закладных деталей в НИИСК

Проведенные испытания позволяют утверждать о высоких прочностных характеристиках подобных изделий. Стальные элементы с приваренными анкерами системы Nelson разрешены к применению в соответствии с Европейским Техническим стандартом ЕТА-03/0039 (для конструкционной стали) и ЕТА-03/0040 (для нержавеющей стали). Рядом организаций в данное время ведутся работы по замене типовых закладных изделий на изделия с приваренными анкерами Nelson.

Фирма Nelson принимает активное участие в развитии сталежелезобетонного строительства с начала своего образования. Так, в середине 60-х годов фирма Nelson уже производила миллионы анкеров и сварочное оборудование. Упоры изготовляются на специальных прессах с ковкой головок и торцевой части в несколько стадий холодной ковки. По сравнению с горячей ковкой это повышает прочность и предел текучести, тем не менее, спокойная сталь с низким содержанием углерода, используемая для этих целей, обладает предельным удлинением 15%. Холодная ковка обеспечивает высокую точность размеров, а также чистую поверхность, что, в свою очередь гарантирует хорошую проводимость, необходимую для приварки упоров. Размеры анкеров могут изменяться в широком диапазоне в зависимости от решения самих конструкций.

Размеры анкеров. (все размеры даны в мм)

 Диаметр упора  Диаметр головки Мин. длина Макс. длина
 10  19  50  200
 13  25 50 400
 16 32 50 525
 19  32  75  525
 22  35  75  525
 25  40  75  525

Кроме современного сварочного оборудования надежные сварные соединения также требуют квалифицированной работы, правильного выбора материалов и методов производства в соответствии с современными технологиями. Правила приварки упоров, помимо других источников можно найти в стандарте EN ISO14555. Здесь, помимо всего прочего, изложены методики проверки и испытаний анкерных упоров. Они включают:

1. Визуальная проверка безупречности сварочного валика и точной длины приваренного анкера.

2. Испытание на изгиб до начала массового производства и в дальнейшем выборочные испытания на изгиб во время производства.

3. Макрошлифовка для проверки качества провара шва и исследование по обнаружению любых дефектов в соединении, трещин или пор, которые могли появиться из-за непригодных материалов или приварки при неправильно выставленных параметрах.

4. Испытания на растяжение разработаны для обнаружения дефектов на всей свариваемой поверхности. Как правило, они проводятся только во время первичной подачи фирмой заявления на сертификат для подтверждения квалификации сварщика упоров.

Перечень упоров, пригодных для приварки, дан в стандарте EN ISO 13918. Любой анкер из этого списка может применяться пользователем без необходимости проверки несоответствия материалов или формы анкеров. Кроме различных форм гибких упоров и материалов, указанных в нормах, Nelson также поставляет некоторые специальные типы упоров, например шпильки с резьбой, выполненные из высокопрочной стали.

В заключение можно сказать, что не смотря на короткую историю использования гибких анкеров в отечественном строительстве, эти элементы уже завоевали определенный сектор рынка строительных конструкций, спектр их использования в этой отрасли постоянно расширяется и дает свои результаты.

Заказать все виды гибких упоров от официального представителя производителя Нельсон в Санкт-Петербурге можно по телефону +7 (812) 339-54-70, либо оставив Заявку на сайте.
