Монтаж — клепка

МОНТАЖ — КЛЕПКА

Типы WEARB, WEARBSO, WEMINARB, WEMINOFF, WEMINLOK

Впрессовываемые гайки можно установить с помощью любого пресса на котором можно регулировать усилие запрессовки.

1. Гайку вставить в предварительно пробитое или просверленное отверстие (соответстветствующее требованиям стандарта) тонкого листа. 2. Плавно впрессовать гайку в лист правильно подобранным инструментом. 3. С противоположной стороны установить крепёж.

РАЗМЕРЫ ПУАНСОНА

Резьба WEARB & WEARBSO ПУАНСОН WEMINARB, WEMINOFF & WEMINLOK ПУАНСОН
A мм B мм C мм D мм E мм A мм B мм C мм D мм E мм
M2 4.3 0.5 0.5 7.1 12.5 2.4 0.5 0.5 4.8 12.5
M2.5 4.3 0.5 0.5 7.1 12.5 3.1 0.5 0.5 5.5 12.5
M3 4.3 0.5 0.5 7.1 12.5 3.1 0.5 0.5 5.5 12.5
M3.5 5.3 0.6 0.5 8.7 12.5 4.3 0.5 0.5 7.1 12.5
M4 5.3 0.6 0.5 8.7 12.5 4.3 0.5 0.5 7.1 12.5
M5 6.8 0.8 0.5 10.3 16.0 5.3 0.5 0.5 8.7 12.5
M6 8.0 0.9 0.6 11.9 16.0 6.5 0.75 0.5 10.3 12.5
M8 11.1 1.0 0.6 15.5 19.0 8.5 0.75 0.5 12.4 16.0
M10 13.5 1.1 0.6 18.3 19.0
M10 17.1 1.3 0.6 22.2 25.0

Изготовляется из закаленной стали Материал -1% С/Мn Cталь (Серебро, сталь)

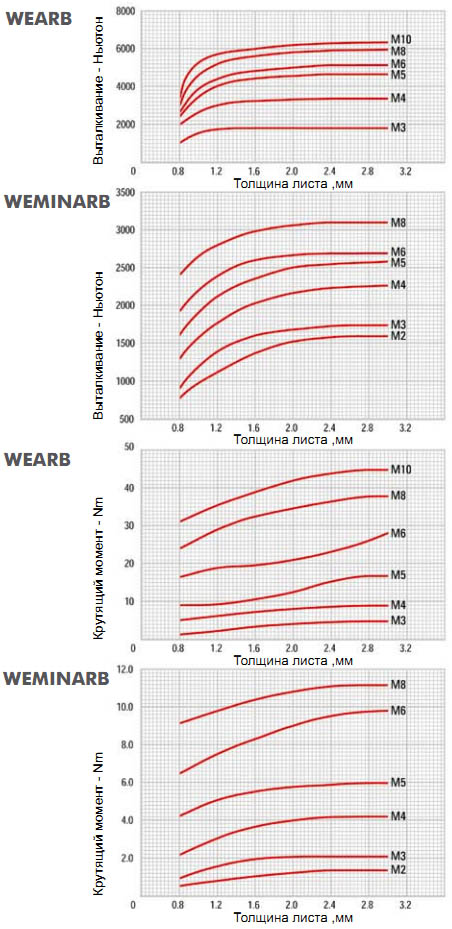

ХАРАКТЕРИСТИКИ ИСПЫТАНИЙ – КЛЕПКА

Прочность соединения зависит от многих факторов, начиная с правильного размера и точности отверстия, толщины и твёрдости заготовки, правильной установки крепежа, его конструкции, а также условий эксплуатации. Следующие виды испытаний для проверки надёжности впрессовываемого крепежа.

Выталкивание
Осевое сопротивление крепежа выталкиванию из листа.

Крутящий момент
Способность крепежа сопротивляться проворачиванию в теле изделия.

ВНИМАНИЕ
Результаты получены при лабораторных испытаниях впрессовываемого крепежа на тонкой пластине 63 RB (116 VPN0). Могут быть исключения. Уточняйте у продавца.
